Secador de aire Mojave heat
El secador de aire Mojave Heat está diseñado para producir aire seco y limpio utilizado durante el montaje, mantenimiento y reparación de transformadores de potencia y otros equipos eléctricos. El suministro de aire seco permite proteger el aislamiento sólido del transformador contra la absorción de humedad cuando el tanque se encuentra abierto.
Además de eliminar la humedad del aire atmosférico, el equipo filtra las partículas mecánicas y puede utilizarse para la regeneración de sorbentes. Gracias a estas funciones, Mojave Heat puede emplearse durante diferentes operaciones de mantenimiento de transformadores y equipos eléctricos.
Aplicación del secador de aire Mojave Heat
Durante la despresurización de un transformador de potencia para realizar trabajos de inspección, montaje o reparación, el aislamiento sólido queda expuesto al aire atmosférico. La humedad presente en el aire puede ser absorbida por el aislamiento y afectar negativamente a sus propiedades dieléctricas.

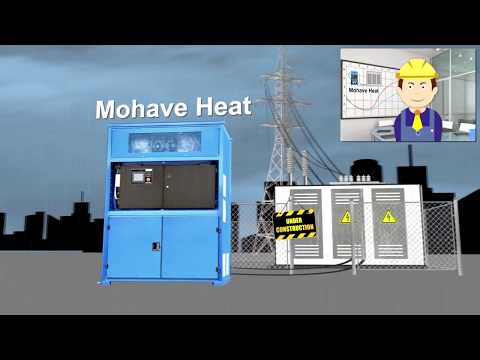

El secador de aire Mojave Heat suministra aire seco y filtrado al tanque del transformador, reduciendo el riesgo de entrada de humedad durante el período en que el equipo permanece abierto. De este modo, pueden realizarse los trabajos de mantenimiento en condiciones controladas sin exponer innecesariamente el aislamiento a la humedad ambiental.
Principio de funcionamiento del secador de aire Mojave Heat
El principio de funcionamiento del secador de aire Mojave Heat se basa en la adsorción de la humedad del aire mediante sorbentes sintéticos. El sistema utiliza adsorbedores que contienen zeolita para eliminar la humedad del flujo de aire.
Antes de entrar en el sistema de adsorción, el aire atmosférico pasa por un filtro de polvo que retiene las partículas mecánicas. Posteriormente, el aire atraviesa el adsorbente, donde se elimina la humedad, y el aire seco y purificado se suministra al transformador o a otro equipo conectado.

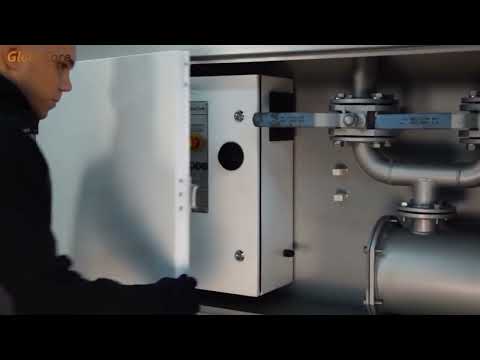

El sistema incluye los principales componentes necesarios para el tratamiento del aire: adsorbedores con zeolita, soplador de aire, filtro de polvo, sistema de distribución de aire con válvulas de cierre y regulación y armario de control.
Protección del aislamiento del transformador contra la humedad
El uso de aire seco es especialmente importante durante las operaciones en las que se abre el tanque del transformador. Mantener unas condiciones adecuadas de humedad y temperatura ayuda a limitar la absorción de agua por el aislamiento sólido durante los trabajos de mantenimiento.

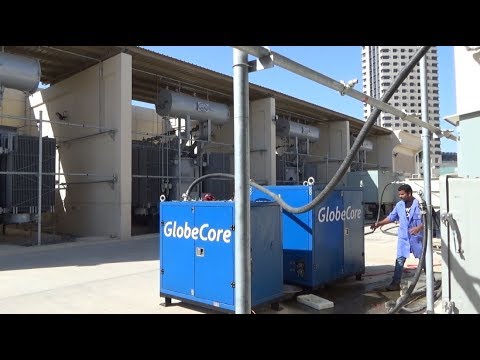

La movilidad del secador de aire Mojave Heat permite transportar el equipo hasta el lugar donde se encuentra el transformador y conectarlo directamente al tanque, sin necesidad de trasladar el transformador.
Regeneración de sorbentes
Además del secado y la purificación del aire, Mojave Heat puede utilizarse para regenerar sorbentes saturados de humedad. Esta función permite restaurar las propiedades de adsorción del sorbente para su posterior reutilización.
El equipo puede utilizarse para regenerar tanto el sorbente empleado en el propio sistema como sorbentes procedentes de otros equipos. Durante el proceso de regeneración, la temperatura puede alcanzar hasta 400 °C.
Control y automatización de Mojave Heat
El secador de aire Mojave Heat puede suministrarse con diferentes niveles de automatización. El sistema de control permite supervisar los principales parámetros tecnológicos, como la temperatura, la presión y el caudal de aire.
En la configuración automática, un controlador industrial procesa las señales procedentes de los sensores y controla los principales componentes del equipo. Los convertidores de frecuencia permiten regular el caudal de aire necesario para purgar el tanque del transformador o regenerar el adsorbente.
El control de la potencia del calentador permite mantener la temperatura establecida y optimizar el consumo de energía durante el funcionamiento del equipo.
Características del secador de aire Mojave Heat
- producción de aire seco para el mantenimiento de transformadores;
- filtración de partículas mecánicas presentes en el aire;
- protección del aislamiento sólido contra la absorción de humedad;
- regeneración de sorbentes saturados de humedad;
- sensor de punto de rocío en la salida;
- sistema de refrigeración por aire sin necesidad de agua;
- regulación del caudal de aire;
- sistema de control automático o semiautomático según la configuración.
Versiones de Mojave Heat
El secador de aire Mojave Heat puede fabricarse en diferentes configuraciones según las condiciones de operación y los requisitos del cliente:
- versión sobre carro – adecuada para el desplazamiento del equipo dentro del área de trabajo;
- versión sobre remolque – diseñada para facilitar el transporte del equipo por carretera entre diferentes lugares de operación.
Gracias a la combinación de secado, filtración y calentamiento del aire, el secador de aire Mojave Heat puede utilizarse durante el montaje, reparación y mantenimiento de transformadores de potencia, así como para la regeneración de sorbentes.
| No. | Parámetro | MOJAVE HEAT- 0,7 | MOJAVE HEAT-4 |
|---|---|---|---|
| 1 | Volumen de aire seco, m³/min | 1,7 | 2,5 |
| 2 | Punto de rocío del aire seco, °C, máx. | -50 | -50 |
| 3 | Presión de aire seco, MPa, máx. | 0,018 | 0,025 |
| 4 | Temperatura máxima del aire seco, °C | 90±15 | 90±15 |
| 5 | Carga de adsorbente, kg, máx. | 190 | 190 |
| 6 | Número de adsorbedores | 1 | 2 |
| 7 | Temperatura de regeneración de zeolita, °C, máx. | 430 | 430 |
| 8 | Potencia del calentador de aire, kW, máx. | 24 | 24 |
| 9 | Regeneración de sorbente en un adsorbedor, kW, máx. | 25 | 30 |
| 10 | Regeneración de sorbente en dos adsorbedores, kW, máx. | – | 55 |
| 11 | Tensión de alimentación nominal a 50 Hz / 60 Hz, V | Personalizable | Personalizable |
| 12 | Temperatura del aire de salida para la regeneración de adsorbentes externos, °C, máx. | 430 | 430 |
| 13 | Duración de la regeneración del adsorbente, horas | 4 | 2-4 |
| 14 | Finura de filtración de aire seco, micras | 5 | 5 |
| 15 | Dimensiones exteriores, mm, máx. | ||
| – longitud | 1350 | 1500 | |
| – ancho | 800 | 1120 | |
| – alto | 1700 | 2120 | |
| 16 | Peso, kg, máx. | 550 | 1050 |
- protección del sistema de aislamiento del transformador contra la humedad;
- evitación del sobrecalentamiento del transformador;
- capacidad de realizar la deshermetización en varias etapas con un ensamblaje completo del transformador.
