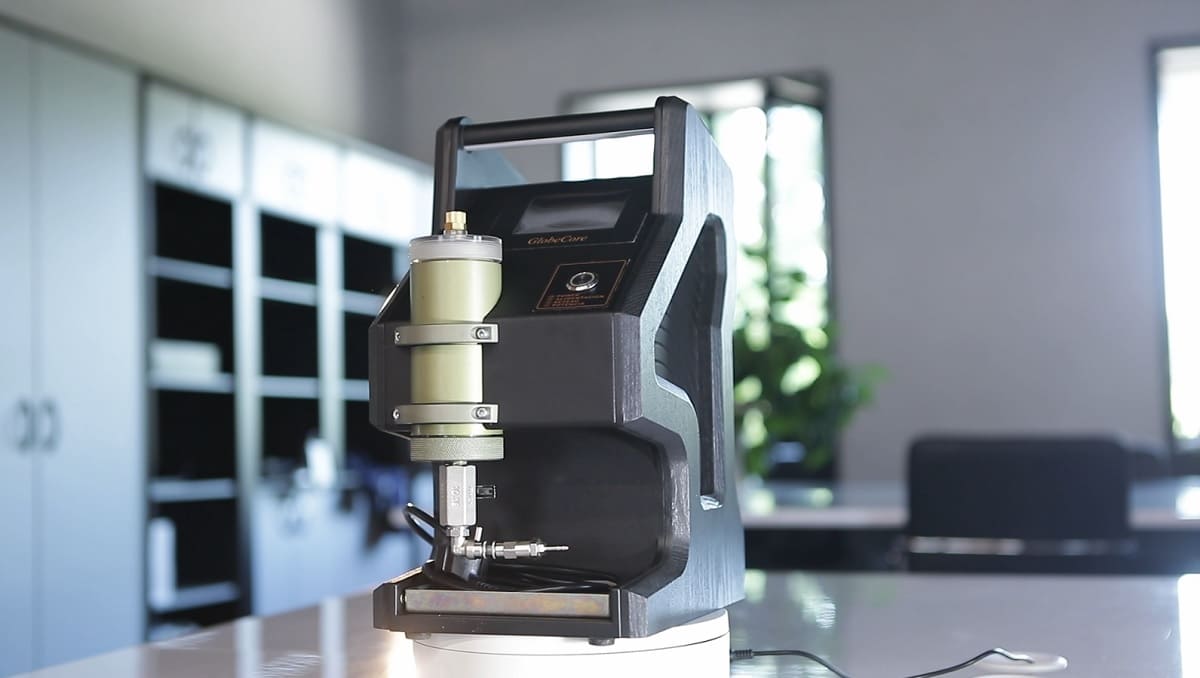

Medidor de hidrógeno en aceite dieléctrico TOR-2
El medidor de hidrógeno en aceite dieléctrico TOR-2 está diseñado para la medición rápida del contenido de hidrógeno y humedad en aceites minerales aislantes y aceites aislantes a base de éster. El contenido de hidrógeno y humedad se determina en partes por millón (ppm).
La medición del contenido de hidrógeno y humedad en el aceite dieléctrico, así como el seguimiento de la velocidad de variación de estos parámetros, permite detectar de forma temprana posibles defectos en desarrollo dentro del transformador y tomar medidas oportunas para prevenir averías y daños en el equipo.

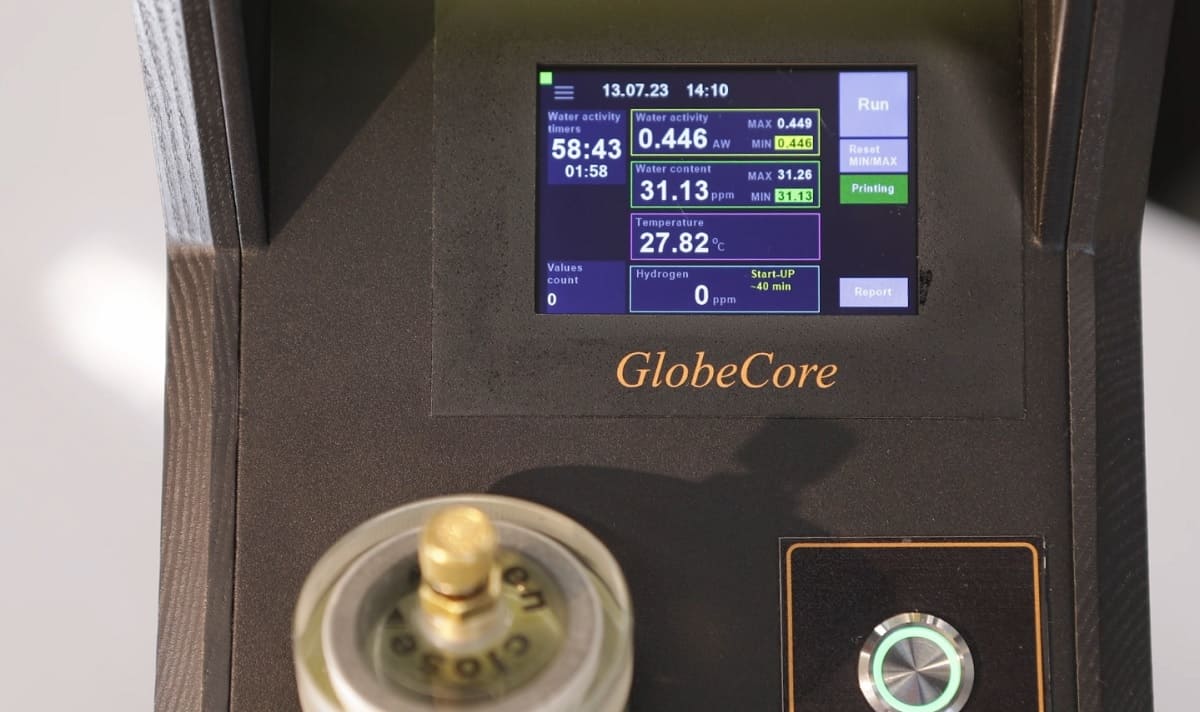

Medición del contenido de humedad en aceite dieléctrico
El TOR-2 mide la actividad del agua mediante un sensor capacitivo que proporciona estabilidad de medición a largo plazo y presenta una baja sensibilidad a la contaminación. El dispositivo también mide la temperatura del aceite. A partir de estos parámetros, se calcula el contenido de humedad en el aceite dieléctrico.
Medición del contenido de hidrógeno en aceite dieléctrico
Como medidor de hidrógeno en aceite dieléctrico, el TOR-2 utiliza un sensor de estado sólido de alta selectividad que se sumerge directamente en el aceite. El sensor proporciona mediciones directas, precisas y fiables del contenido de hidrógeno. La baja solubilidad del hidrógeno en el aceite y su alta capacidad de difusión facilitan su detección incluso a bajas concentraciones, lo que permite identificar de forma temprana posibles defectos en desarrollo dentro del transformador.
| № | Parametro | Valor |
| Características de medición de humedad | ||
| 1 | Rango de trabajo, aw (actividad del agua (aw)) | 0…1 |
| 2 | Precisión a 20 ° C (68 °F) | ±0.02 aw (0…0.9 aw) ±0.03 aw (0.9…1 aw) |
| 3 | Medición de temperatura | Si |
| 4 | Temperatura de ambiente de trabajo, °С (°F) | 0…55 (32… 131) |
| Características de medición de hidrógeno | ||
| 6 | Rango de medición, ppm | 25-5000 |
| 7 | Precisión | 20% de los valores o 25 ppm |
| 8 | Repetibilidad | 10% de los valores o 15 ppm |
| 9 | Tiempo de respuesta | <60 min (cambio de paso del 90%) |
| 10 | Sensibilidad cruzada: | Menos del 2% de sensibilidad cruzada a otros gases (CO, CO2, hidrocarburos) |
| 11 | Temperatura de ambiente de trabajo, ° С (° F) | 0…55 (32… 131) |
| 13 | Potencia instalada, W | 60 |
| 14 | Tensión de suministro de una red de CA monofásica con una frecuencia de 50 Hz, V | 220 |
| 15 | Dimensiones totales, mm (in) no más
– longitud – ancho – alto |
235 (9)
265 (10) 350 (14) |
| 16 | Peso, kg (lbs) no más | 10 (22) |
- determinación de humedad e hidrógeno incluso en pequeñas cantidades;
- monitoreo continuo del contenido de hidrógeno proporciona información confiable sobre daños incipientes que pueden provocar fallas en el transformador;
- compacidad

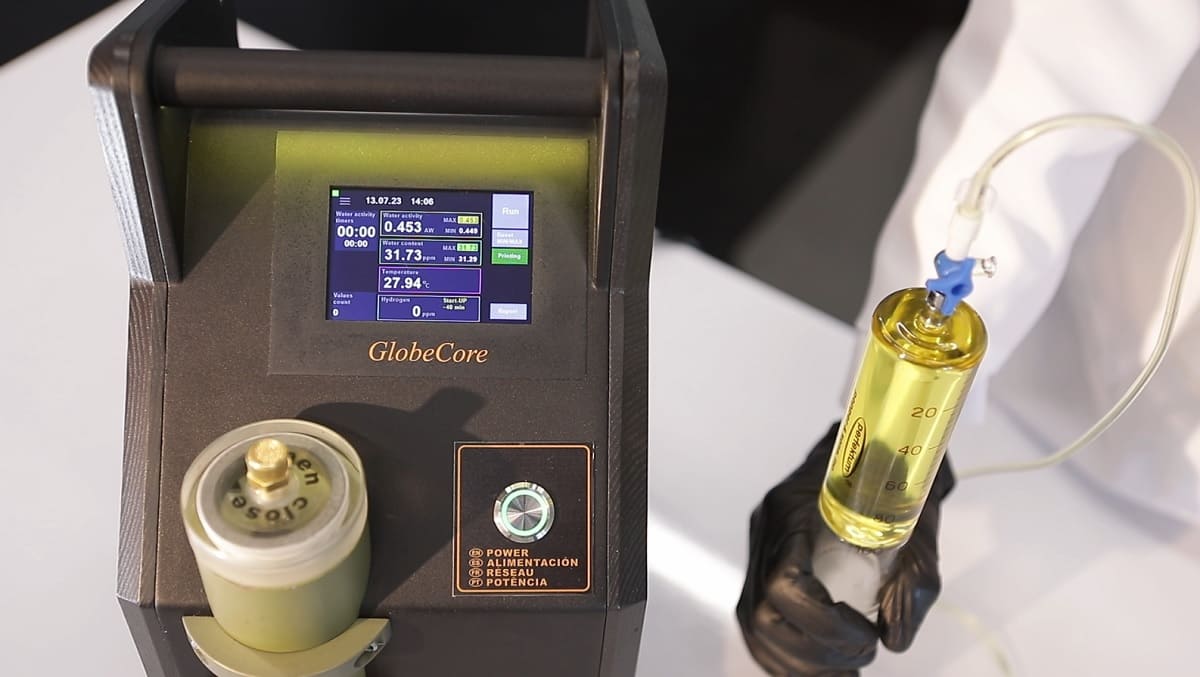

- sencillez en el trabajo (para cambiar la muestra basta con cambiar el vaso extraíble y presionar el botón “Start” para iniciar la medición);
- no se necesitan consumibles para las mediciones;
- presencia de otros gases en el aceite no afecta la confiabilidad de las mediciones;
- facilidad de calibración;
- no requiere mantenimiento preventivo.
