Bomba de vacío BV
La bomba de vacío BV está diseñada para generar el vacío necesario en el tanque del transformador durante el montaje, mantenimiento y servicio de equipos eléctricos llenos de aceite, incluidos transformadores de potencia e interruptores de alta tensión de hasta 1150 kV. El sistema puede utilizarse tanto para la evacuación como para el secado al vacío de transformadores y otros equipos eléctricos.
La bomba de vacío para transformadores es adecuada para empresas de instalación, reparación y mantenimiento de transformadores, así como para trabajos relacionados con el tratamiento y mantenimiento del aceite de transformador.
El equipo no está diseñado para funcionar en ambientes explosivos o tóxicos, ni en entornos con sustancias que puedan reaccionar con los materiales lubricantes utilizados en el sistema.
Cuando la unidad se utiliza en espacios cerrados, debe instalarse una línea de escape adecuada para evacuar los gases al exterior.
Descripción técnica de la bomba de vacío BV
La bomba de vacío BV está diseñada para la evacuación de tanques de transformadores de potencia y el secado al vacío de equipos eléctricos. También puede utilizarse junto con plantas de purificación y tratamiento de aceite de transformador.

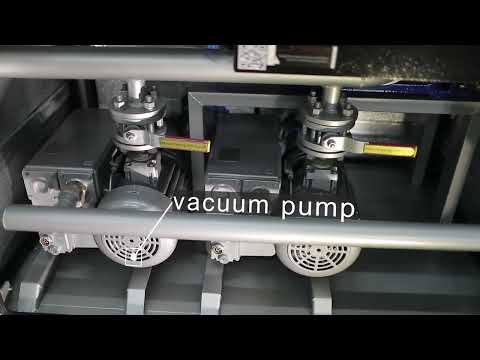

El sistema BV utiliza una configuración de vacío de dos etapas que combina bombas de vacío primarias con una bomba de vacío tipo Roots. Esta configuración permite alcanzar rápidamente el nivel de vacío requerido y proporcionar una alta capacidad de evacuación.
Las bombas de vacío primarias generan el vacío inicial necesario para el funcionamiento del sistema. Una vez alcanzado el nivel de presión requerido, la bomba de vacío tipo Roots aumenta considerablemente la capacidad de bombeo y permite alcanzar un vacío más profundo.
La combinación de las bombas proporciona a la bomba de vacío BV una capacidad de evacuación de hasta 5000 m³/h y permite alcanzar una presión residual de hasta 0,01 mm Hg (Torr). Estas características hacen que el sistema sea adecuado para la evacuación y el secado al vacío de transformadores de potencia.
| № |
Nombre del parametro |
Valor | ||||
| BV-200 | BV-280 | BV-500 | BV-1000 | BV-2000 | ||
| 1 | Velocidad de bombeo, m3 / h cube. yardas / hora | 200 | 280 | 500 | 1000 | 2100 |
| 2 | Vacío definitivo, mm . hg (torr) | 261 | 366 | 654 | 1308 | 2746 |
| 3 | Dimensiones exteriores, mm / ft:
|
950 3’1’’ 660 2’2’’ 1330 4’4’’ |
950 3’1’’ 660 2’2’’ 1330 4’4’’ |
1200 3’11’’ 890 2’11’’ 1400 4’7’’ |
1400 4’7’’ 955 3’2’’ 1400 4’7’’ |
1500 4’11’’ 1000 3’3’’ 1610/1500 5’3’’/ 4’11’’ |
| 4 | Peso,kg / ft | 300 663 |
300 663 |
650 1,436.5 |
750 1,657.5 |
1300 2,873 |
- puede utilizarse junto con las instalaciones destinadas a la desgasificación de aceite del transformador;
- bombeo rápido de aire, gases no agresivos, vapores y mezclas de vapor y gas de transformadores;
- alta eficiencia de los procesos de vacío.
