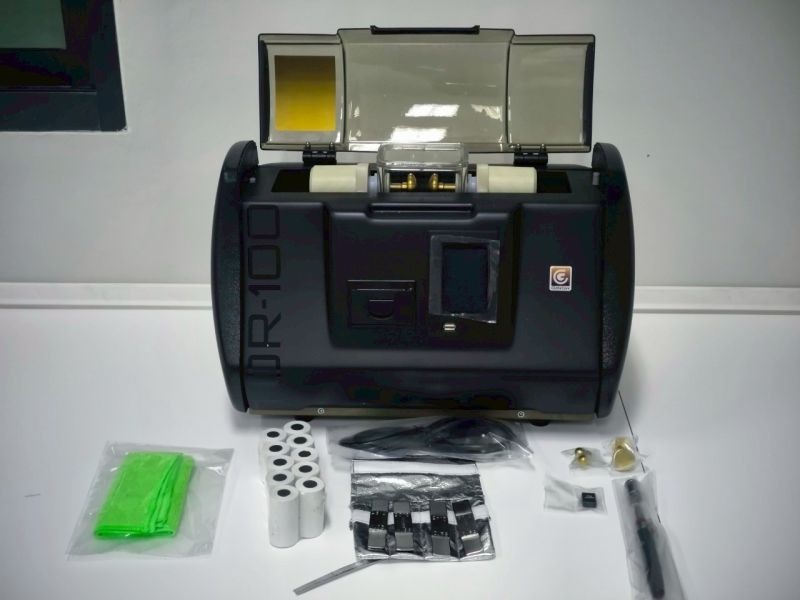

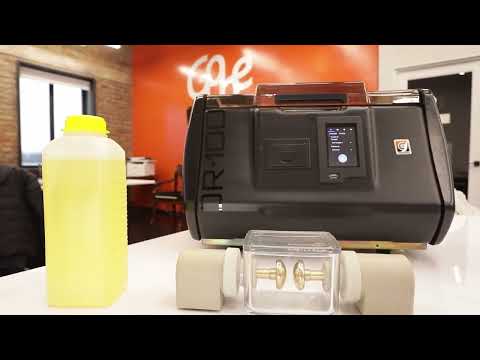

Medidor de voltaje de ruptura de aceite dieléctrico TOR-100

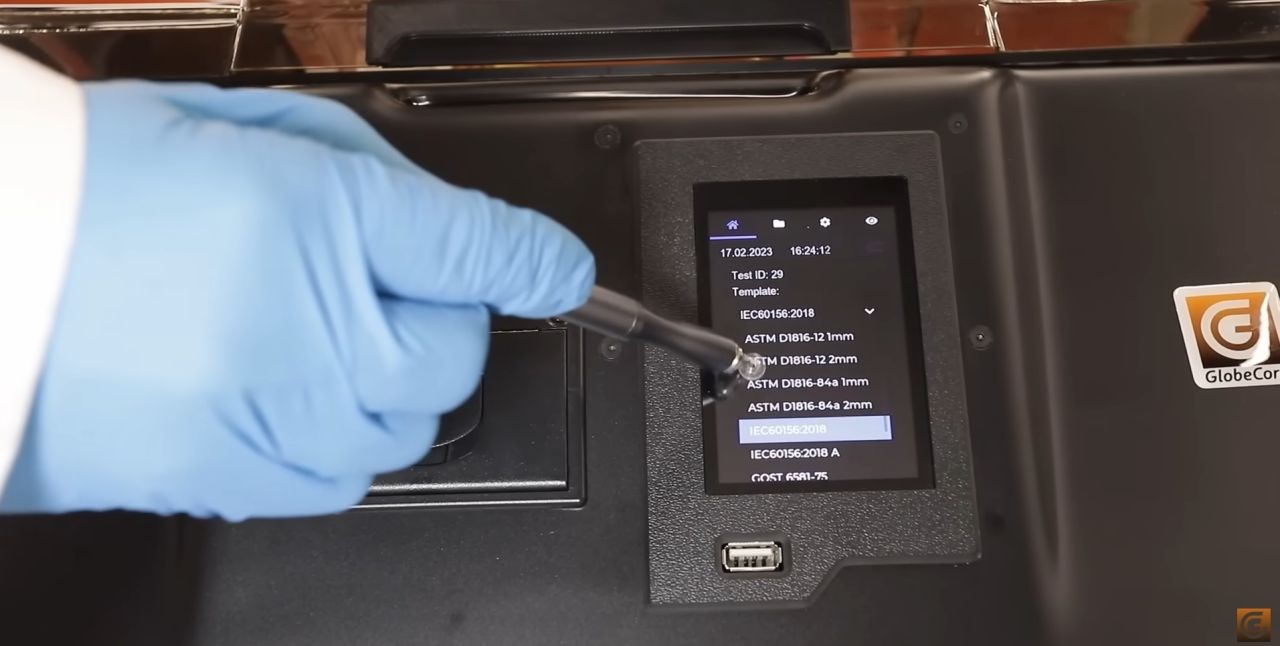

El medidor de voltaje de ruptura de aceite dieléctrico TOR-100 está diseñado para determinar la tensión de ruptura eléctrica del aceite de transformador y otros líquidos dieléctricos de acuerdo con las normas IEC 60156, VDE 0370, ASTM D877, ASTM D1816 e IRAM 2341. La lista de normas disponibles puede ampliarse o actualizarse teniendo en cuenta los requisitos del cliente y las nuevas versiones de las normas.
Principio de funcionamiento del medidor de voltaje de ruptura de aceite dieléctrico
El TOR-100 utiliza como elementos principales un transformador de alta tensión y módulos electrónicos de control. El principio de funcionamiento del equipo consiste en aumentar gradualmente la tensión en el devanado secundario del transformador de alta tensión desde cero hasta alcanzar el valor máximo establecido o hasta que se produzca la ruptura eléctrica del líquido dieléctrico contenido en la celda de medición. La celda se instala en los contactos de alta tensión del transformador, conectados a los electrodos de ensayo.
El aumento de la tensión en los contactos de alta tensión del devanado secundario se produce mediante el incremento gradual de la tensión aplicada al devanado primario. Una tensión sinusoidal controlada es suministrada al devanado primario mediante un inversor. De esta manera, el medidor de voltaje de ruptura de aceite dieléctrico TOR-100 permite determinar de forma precisa y automática la tensión de ruptura del aceite de transformador y otros líquidos aislantes.
| № | Parametro | Valor |
| 1 | Voltaje de funcionamiento de CA, V | 85 – 264 |
| 2 | Frecuencia de alimentación, Hz | 48 – 63 |
| 3 | Consumo de energía, VA | No más 250 |
| 4 | Tensión máxima de salida, kV | Sinusoidal, hasta 100 kV RMS. |
| 5 | Error de medición de voltaje de salida | ±1 % |
| 6 | Velocidad de aumento de tensión, kV/s, | De 0,1 a 5 |
| 7 | Resolución al mostrar el voltaje de salida, V | 100 |
| 8 | Tiempo de parada de alta tensión después de la avería, мкс | 10 máx,
4 típicos |
| 9 | Volumen de la celda de medición, cm3 | 500 |
| 10 | Rango de medición de temperatura ambiente, °C | 0 – 100 |
| 11 | Resolución de medición de temperatura, °С | 1 |

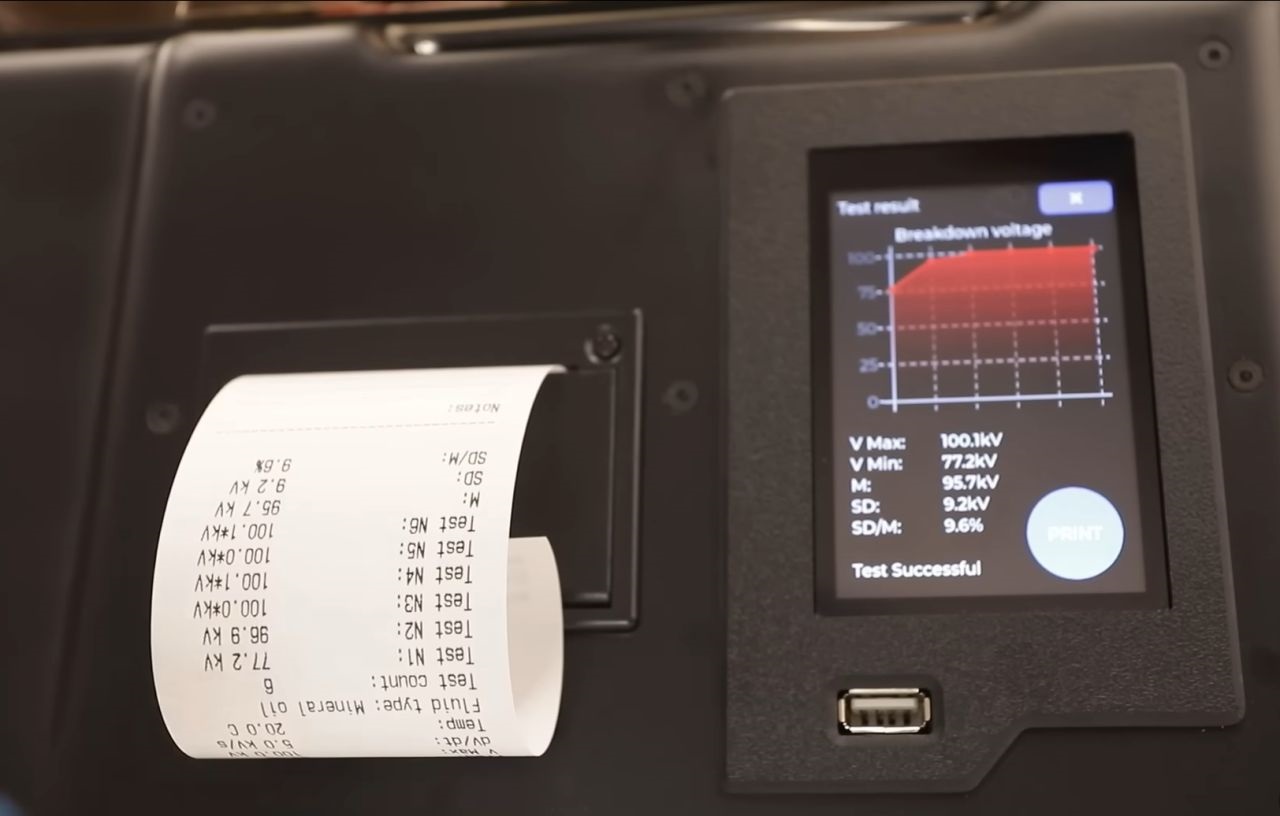

| 12 | impresora integrada | si |
| 13 | Temperatura de trabajo, °С | 0 – 50 |
| 14 | Temperatura de almacenamiento, °C | De – 20 a + 60 |
| 15 | Humedad relativa, % | Hasta 90 sin condensación |
| 16 | Presión atmosférica mm de mercurio | 630 – 800 |
| 17 | Dimensiones totales, mm, | 510х300х350 |
| 18 | Peso, kg, no más | 29,6 |
- determinación de humedad e hidrógeno incluso en pequeñas cantidades;
- monitoreo continuo del contenido de hidrógeno proporciona información confiable sobre daños incipientes que pueden provocar fallas en el transformador;
- compacidad
- sencillez en el trabajo (para cambiar la muestra basta con cambiar el vaso extraíble y presionar el botón “Start” para iniciar la medición);
- no se necesitan consumibles para las mediciones;
- presencia de otros gases en el aceite no afecta la confiabilidad de las mediciones;
- facilidad de calibración;
- no requiere mantenimiento preventivo.
