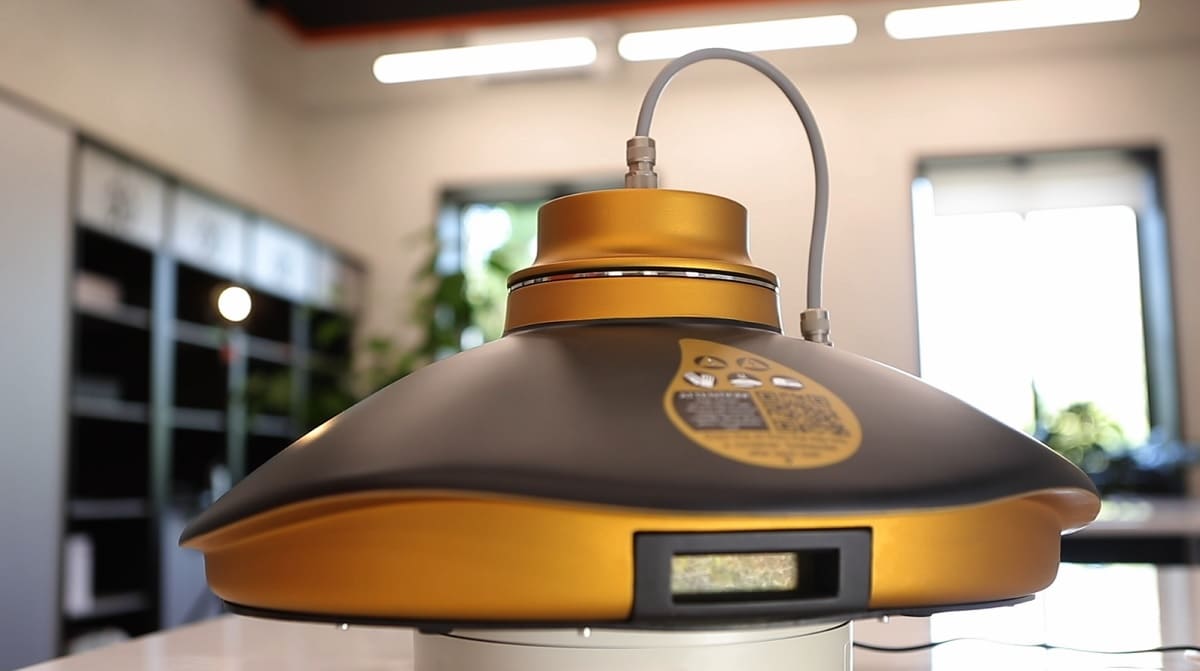

Medidor tan delta de aceite dieléctrico TOR-3
El medidor tan delta de aceite dieléctrico TOR-3 está diseñado para determinar la tangente del ángulo de pérdidas dieléctricas (tan δ) y la permitividad relativa del aceite de transformador y otros líquidos dieléctricos de acuerdo con la norma IEC 60247.

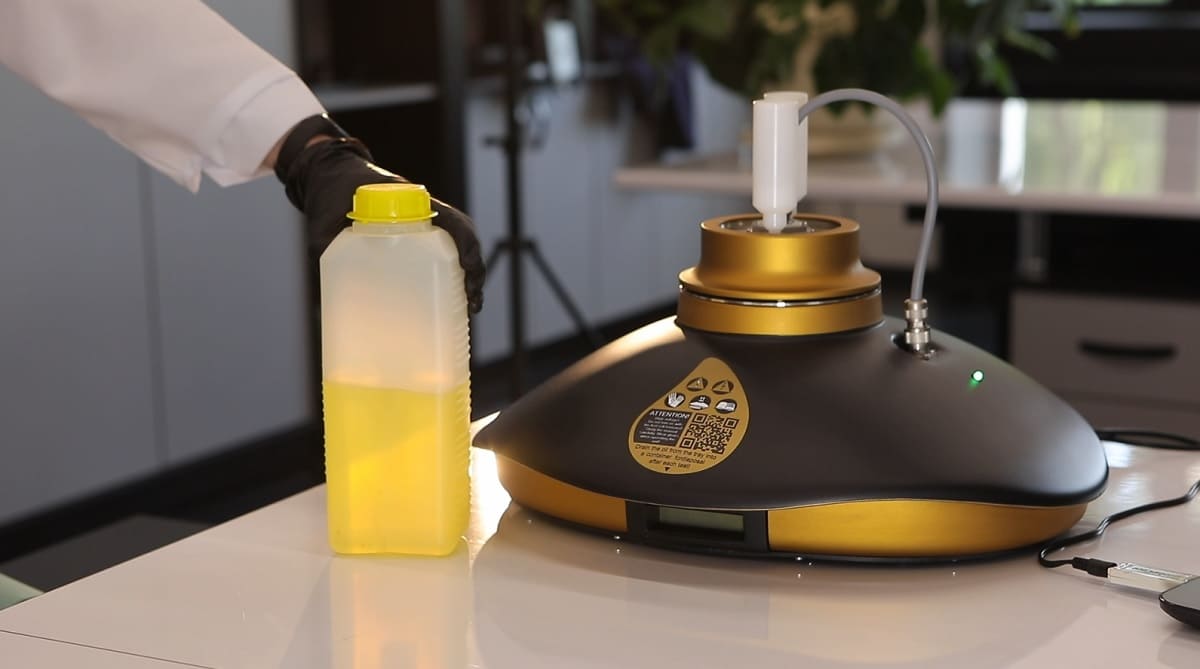

El TOR-3 es un equipo completamente automático que permite realizar ensayos de acuerdo con los procedimientos establecidos por la norma, así como mediante procedimientos personalizados definidos por el usuario en la sección correspondiente del menú del equipo.
Principio de funcionamiento del medidor tan delta de aceite dieléctrico

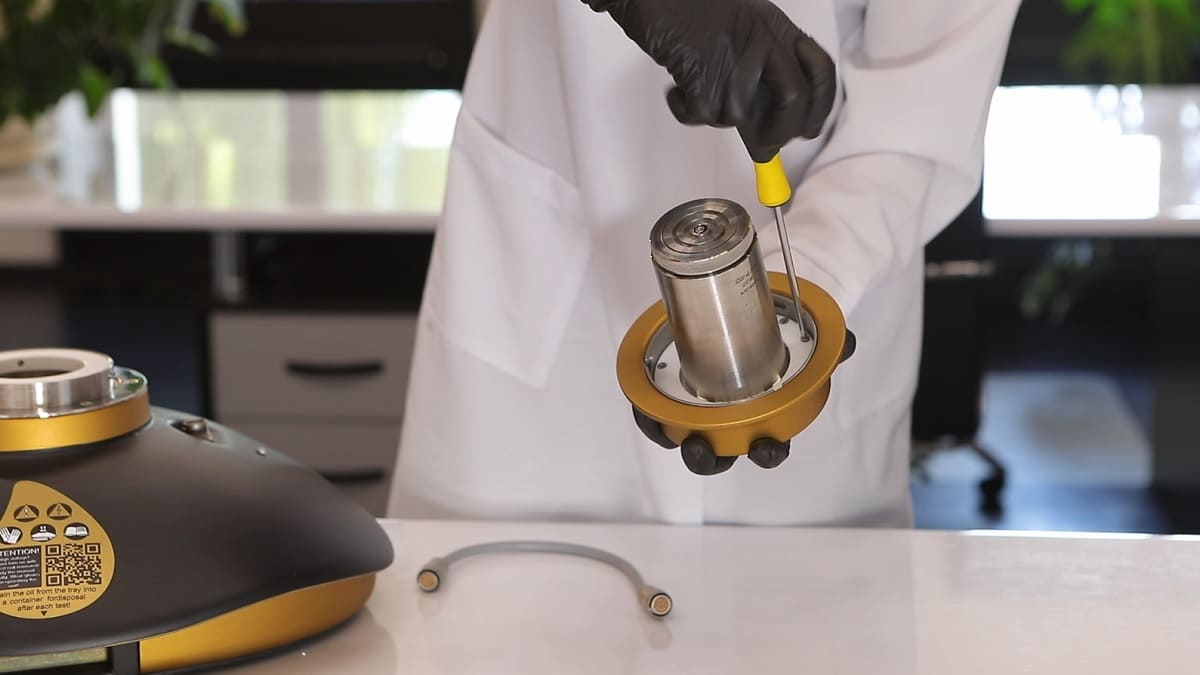

El principio de funcionamiento del TOR-3 se basa en la medición de la diferencia de amplitud y fase entre las señales obtenidas al aplicar simultáneamente una tensión sinusoidal de ensayo, con un valor eficaz de hasta 2 kV, al condensador de referencia y al objeto de medición, que corresponde a la celda de medición del equipo.
La diferencia entre las amplitudes de las señales obtenidas del condensador de referencia y del electrodo interno de la celda de medición es proporcional a la permitividad relativa del líquido dieléctrico analizado. La diferencia de fase entre estas señales permite determinar el valor de la tangente del ángulo de pérdidas dieléctricas (tan δ). De este modo, el medidor tan delta de aceite dieléctrico TOR-3 permite evaluar de forma automática las propiedades dieléctricas del aceite de transformador y otros líquidos aislantes.
| № | Parametro | Valor |
| 1 | Tensión de trabajo de corriente alterna, V | 85 – 264 |
| 2 | Frecuencia de la fuente de alimentación, Hz | 48 – 63 |
| 3 | Consumo de energía, VA | No más 250 |
| 4 | Tensión de medición aplicada АС, kV | Sinusoidal, 500-2000, en acción |
| 5 | Rango de medición, tan δ | 0,00001 – 1 |
| 6 | Resolución de medición, tan δ | 1х10-5 |
| 7 | Error de medición, tan δ | +/- 1% del medido + 0,00008 |
| 8 | Rango de medición de la constante dieléctrica relativa, ε | 1,0 – 15,0 |
| 9 | Error de medición, ε | +/- 2% |
| 10 | Rango de medición de capacitancia, pF | 20 – 1000 |
| 11 | Error de medición, pF | +/- 1% + 1 |
| 12 | Rango de medición de temperatura del aceite, ᴼС | 20 – 110 |
| 13 | Volumen de la celda de medición, cm3 | 42 |
| 14 | Capacitancia eléctrica de la celda vacía, pF | 65 – 85 |
| 15 | Tiempo de una medición, minutos, no más | 5 |
| 16 | Rango de la frecuencia de CA establecida, Hz | 45 – 65 |
| 17 | Resolución de medición de temperatura, ᴼС | 0,5 |
| 18 | Impresora incorporada | no |
| 19 | Temperatura de trabajo, ᴼС | 0 – 50 |
| 20 | Temperatura de almacenamiento, ᴼС | De – 20 hasta + 60 |
| 21 | Humedad relativa, % | Hasta 90 sin condensación |
| 22 | Dimensiones totales, mm | 400х450х300* |
| 23 | Peso, g, no más | 5300* |
* – con la celda instalada y conectada
- mediciones rápidas manteniendo la precisión;
- el proceso de medición está automatizado, controlado por una computadora, puede guardar los resultados e imprimirlos en una impresora;
- se puede completar con el software de ingeniería «Tangent Service», gracias al cual puede ver los resultados en línea, así como un archivo de mediciones en forma gráfica o digital;
- variabilidad de las configuraciones: puede utilizarse con fines de investigación;
- peso pequeño, tamaño compacto, fácil de usar.
