Medidor de humedad en aceite TOR-1
El medidor de humedad en aceite TOR-1 está diseñado para determinar la fracción de masa de agua disuelta en aceites minerales aislantes utilizados en transformadores. El dispositivo permite medir la humedad del aceite con una viscosidad cinemática a 50 °C de hasta 70 cSt.
Al utilizar este medidor de humedad en aceite, es importante tener en cuenta que el equipo sirve como una herramienta de diagnóstico rápido para determinar el contenido de humedad. Para un análisis definitivo y certificado, se recomienda realizar pruebas adicionales en un laboratorio especializado.

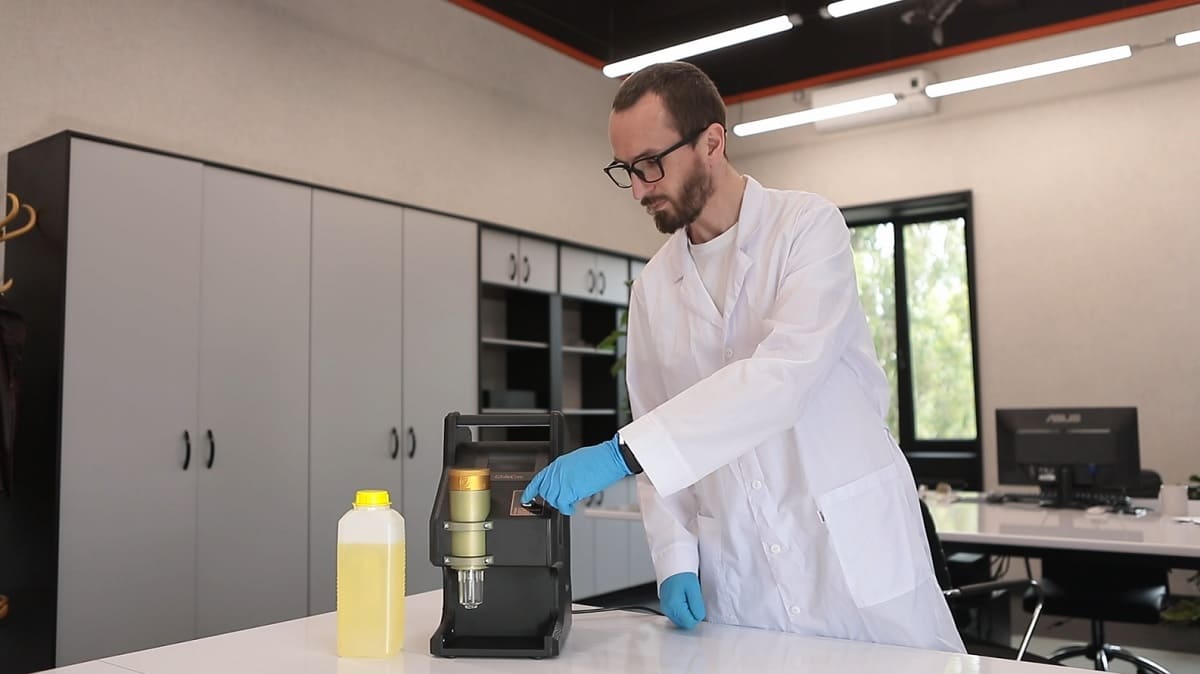

Los análisis de laboratorio convencionales pueden tardar, como mínimo, un día y requieren recursos humanos y financieros adicionales. El uso del TOR-1 medidor de humedad en aceite permite evaluar rápidamente el estado del aceite del transformador directamente en el lugar de operación y tomar decisiones oportunas sobre el mantenimiento del equipo eléctrico.

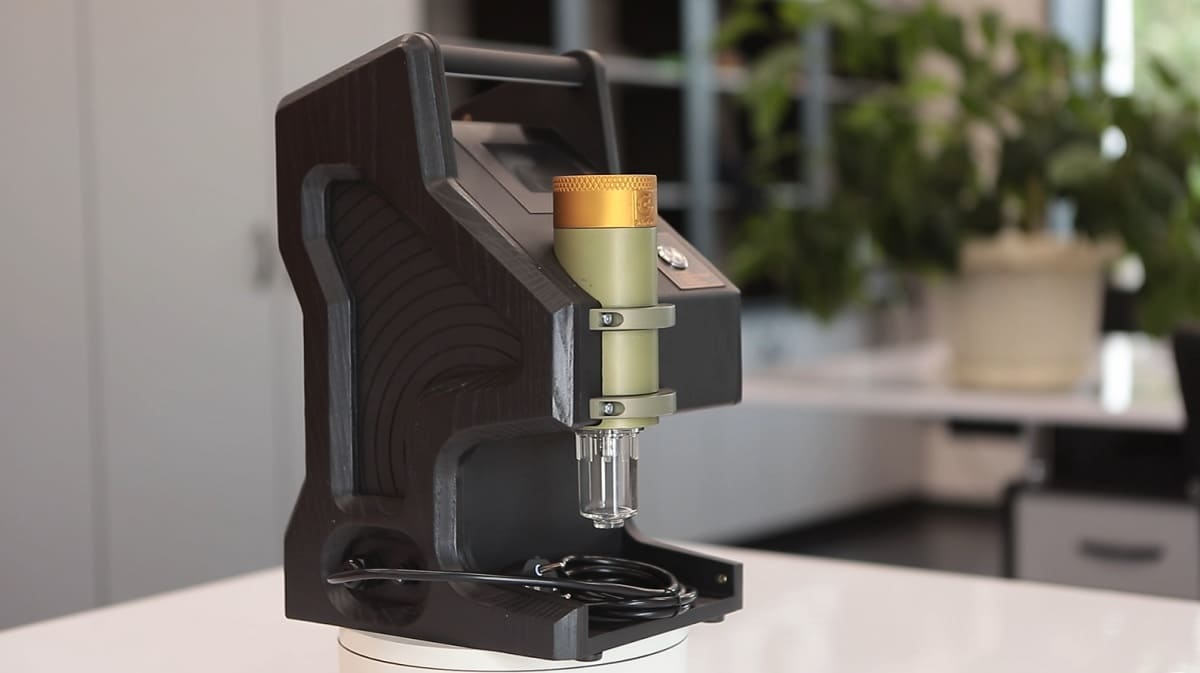

Diseño del medidor de humedad en aceite TOR-1
El dispositivo TOR-1 integra todos los elementos necesarios para una operación sencilla, rápida y conveniente:

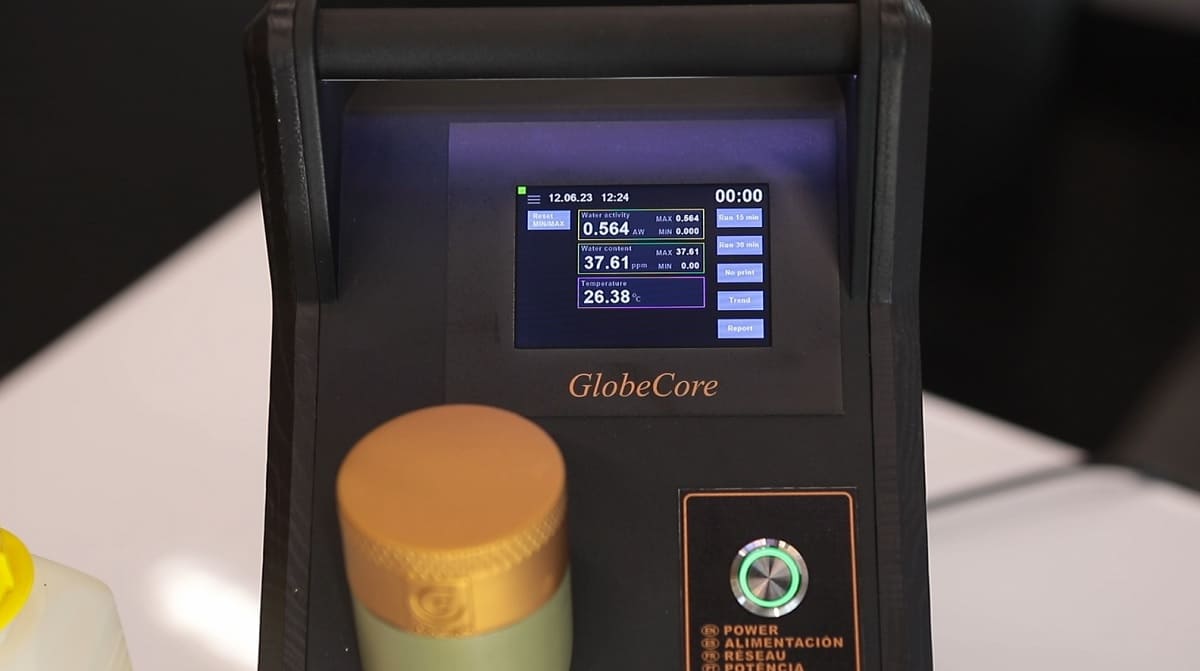

- Panel LCD para visualizar el contenido de humedad del aceite analizado;
- Recipiente para almacenar la muestra de aceite;
- Sensor de humedad para determinar la fracción de masa de agua en aceites aislantes y lubricantes;
- Impresora integrada para registrar los resultados de las mediciones en papel.
Principio de funcionamiento del medidor de humedad en aceite
La medición de humedad en aceite es similar al principio utilizado para determinar la humedad del aire. El contenido de agua en el aceite puede expresarse mediante dos parámetros principales: un valor absoluto en ppm o un valor relativo de actividad del agua aw:
- ppm – relación entre la masa de agua y la masa total del aceite;
- aw – contenido relativo de humedad respecto al estado de saturación completa del aceite.
El valor aw = 0 corresponde a un aceite sin contenido de agua, mientras que aw = 1 indica que el aceite está completamente saturado de humedad.
El TOR-1 mide el valor de actividad del agua aw mediante un sensor capacitivo que garantiza una alta estabilidad a largo plazo y una excelente resistencia a la contaminación. Los parámetros medidos directamente son la actividad del agua aw y la temperatura T.
A partir de estos valores, el medidor de humedad en aceite TOR-1 calcula automáticamente el contenido de humedad expresado en ppm para aceites minerales de transformadores. La determinación del contenido de agua en aceites no minerales y aceites lubricantes puede realizarse introduciendo previamente los parámetros específicos del líquido analizado.
Los valores medidos y calculados pueden transmitirse mediante dos salidas analógicas configurables y escalables según los requisitos del usuario.
| № | Nombre del parámetro | Valor |
| 1 | Rango operacional, aw (actividad del agua (aw)) | 0…1 |
| 2 | Rango operacional de medición del contenido de agua disuelta, ppm | 0….500 |
| 3 | Precisión a 20 °C | ±0.02 aw (0…0.9 aw) ±0.03 aw (0.9…1 aw) |
| 4 | Medición de temperatura | Si |
| 5 | Temperatura ambiente de funcionamiento, °С | 0…55 |
| 6 | Potencia instalada, W | 10 |
| 7 | Tensión de alimentación de una red de CA monofásica con una frecuencia de 50 Hz, V | 220 |
| 8 | Dimensiones totales, mm, no más
– longitud – ancho – alto |
180 180 380 |
| 9 | Peso, kg, no más | 6 |
- medición automatizada y precisa de la tensión de ruptura hasta 100 kV;
- desconexión instantánea (4 μs) de la tensión de prueba durante la ruptura;
- hay una impresora incorporada, puede imprimir los resultados de la medición;
- hay un puerto USB para conectar una unidad flash;
- puede registrar información del archivo de datos de prueba para volver a escribirla en una computadora;
- simple y conveniente de operar y mantener.
