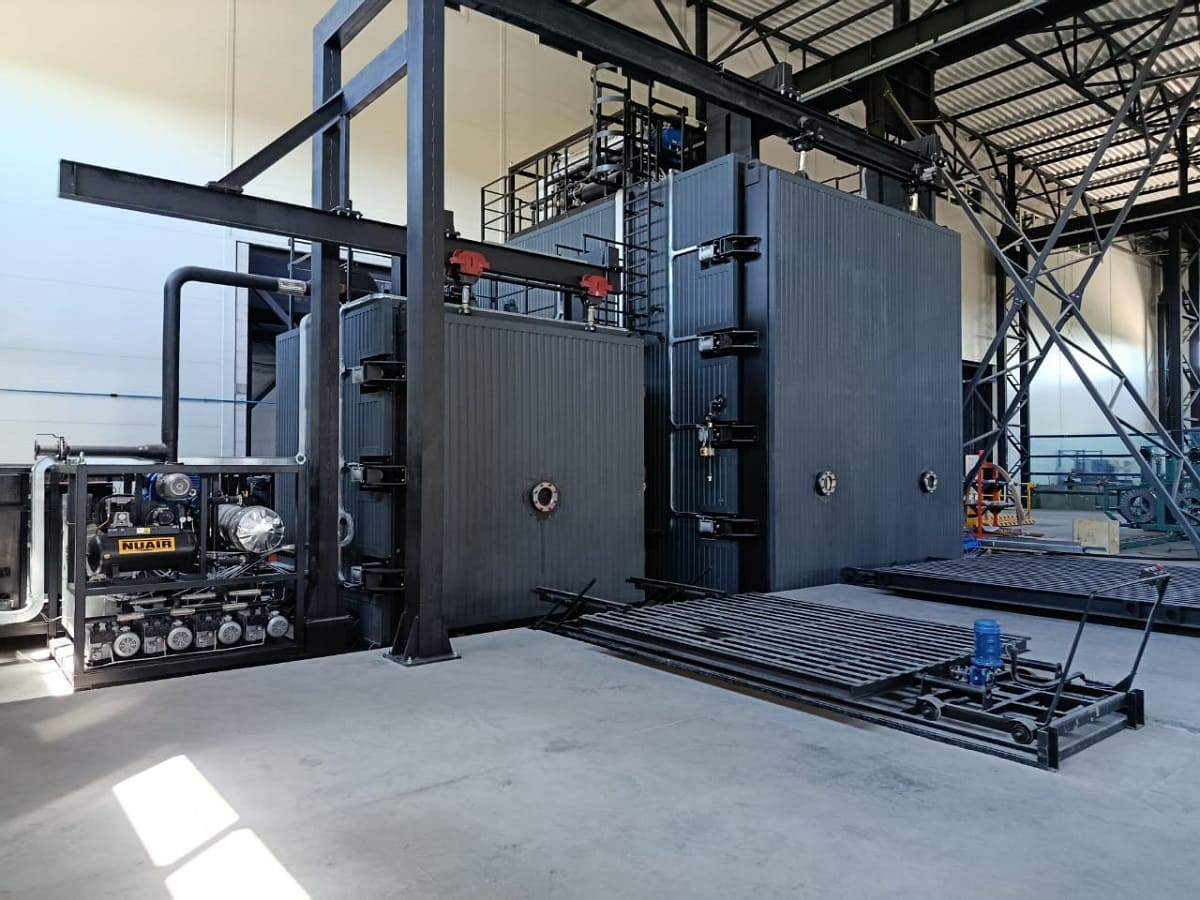

Horno de vacío para el secado de bobinados y transformadores US-6S
El horno de vacío para el secado de bobinados y transformadores US-6S está diseñado para eliminar la humedad del aislamiento sólido de transformadores de potencia durante su fabricación, mantenimiento y reparación.
Una de las etapas tecnológicas más importantes en la fabricación y reparación de transformadores de potencia es la eliminación eficaz de la humedad del aislamiento sólido. La resistencia eléctrica del aislamiento correctamente secado e impregnado con aceite puede ser aproximadamente 20 veces mayor que la del aislamiento que no ha sido sometido a estos procesos.
Dependiendo del tipo de transformador y de las condiciones de trabajo, pueden utilizarse diferentes métodos para eliminar la humedad de la parte activa. Uno de los métodos más eficaces es el secado en una cámara de vacío. La combinación de calentamiento y vacío intensifica la evaporación de la humedad contenida en el aislamiento y permite reducir la duración del proceso de secado.
El secado de bobinados y partes activas de transformadores mediante el horno de vacío US-6S ofrece las siguientes ventajas:
- evaporación más intensa de la humedad en comparación con el secado natural y el secado con aire caliente;
- eliminación eficaz de la humedad del aislamiento sólido;
- reducción de la duración del proceso de secado;
- control de los principales parámetros del proceso.
GlobeCore puede fabricar el horno de vacío para el secado de bobinados y transformadores en diferentes configuraciones según los requisitos específicos del cliente. Durante el diseño se tienen en cuenta parámetros como las dimensiones de la cámara, la capacidad, las condiciones de instalación, el método de carga y descarga y el grado de automatización.
Componentes principales del horno de vacío US-6S
- armario de control;
- bomba de vacío BV;
- compresor;
- calentador de aceite PPM-18;
- condensador de vapores;
- tanque de recogida de condensado;
- cámara de trabajo;
- puerta de la cámara de trabajo;
- carro de carga.
El horno de vacío US-6S permite controlar y registrar automáticamente los principales parámetros de funcionamiento, incluida la temperatura de calentamiento, el nivel de vacío en la cámara y la cantidad de condensado recogido durante el proceso. Los parámetros del proceso pueden almacenarse electrónicamente en la memoria del sistema de control para generar archivos, informes y protocolos de operación.
Principio de funcionamiento del horno de vacío para el secado de bobinados y transformadores

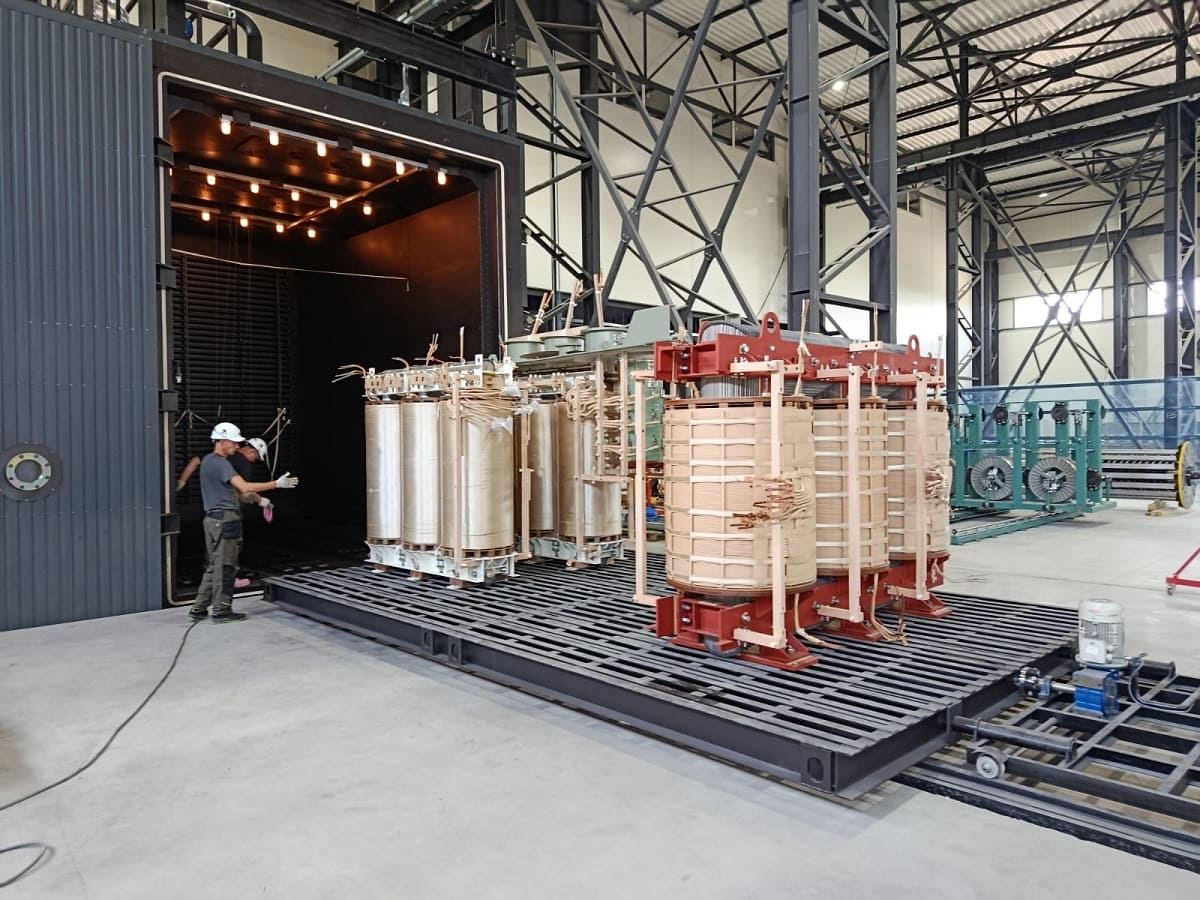

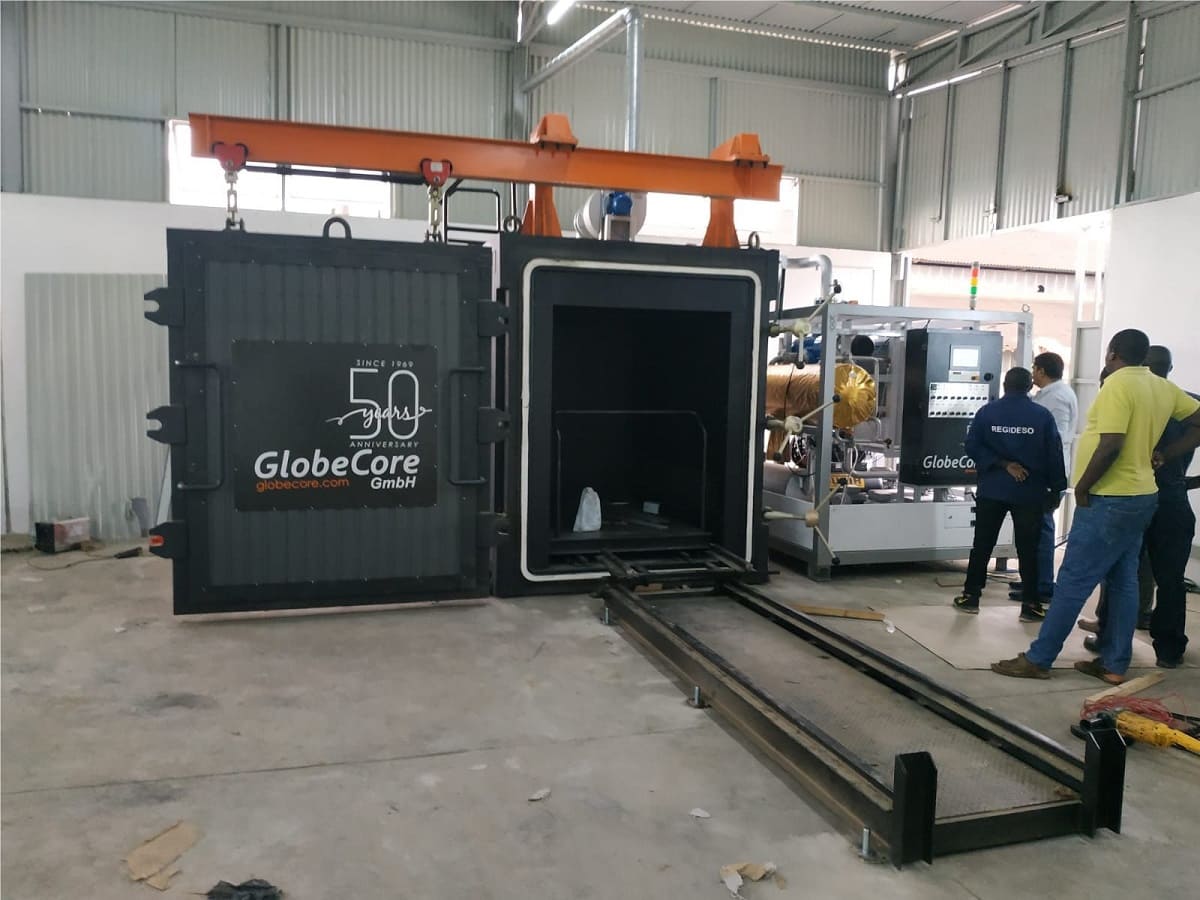

La parte activa del transformador o los bobinados que deben secarse se colocan sobre el carro de carga mediante un puente grúa u otro equipo de elevación. El operador controla el movimiento mecanizado del carro y la apertura y cierre de la puerta de la cámara desde el armario de control.
Para calentar la cámara de trabajo se utiliza aceite térmico, que alcanza la temperatura requerida mediante el calentador de flujo PPM-18S. El calor se transfiere al interior de la cámara y proporciona las condiciones necesarias para eliminar la humedad del aislamiento.
Simultáneamente, la unidad de vacío reduce la presión dentro de la cámara. La combinación de calentamiento y presión reducida favorece la evaporación de la humedad contenida en el aislamiento de los bobinados y otras partes activas del transformador.
La cámara de trabajo dispone de aislamiento térmico para reducir las pérdidas de calor, limitar la influencia de la temperatura ambiente sobre el proceso de secado y proteger al personal frente al contacto con superficies calientes.
El sistema incorpora un condensador destinado a condensar el vapor de agua extraído durante el secado al vacío. El condensador se enfría mediante agua y la humedad condensada se acumula en un tanque de recogida.
El armario de control se instala por separado e incluye:
- elementos de control del proceso;
- sensores e instrumentos de supervisión;
- sistema automático de protección contra situaciones de emergencia;
- sistema de diagnóstico de posibles fallos.
El sistema de control supervisa continuamente el funcionamiento del horno de vacío para el secado de bobinados y transformadores US-6S, los parámetros de la unidad de vacío y las principales condiciones del proceso de secado.
Las dimensiones, la capacidad y la configuración tecnológica del horno US-6S pueden adaptarse a las condiciones de operación y a los requisitos específicos del cliente.
Aplicaciones adicionales
Además de los equipos destinados al secado de transformadores y bobinados, GlobeCore puede fabricar cámaras de secado al vacío para el tratamiento de diferentes materiales y productos, entre ellos:
- polvos y pastas;
- productos alimenticios;
- madera y otros materiales.
