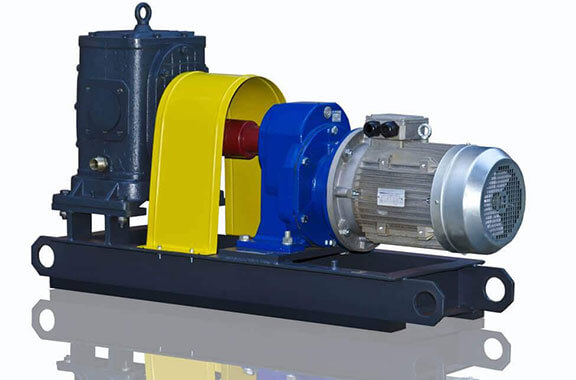

Conjunto de bomba SN-1
- Dibujo general de conjunto de bomba para betún
- Marco
- Motor
- Embrague
- Dispositivo de protección (carcasa)
- El conjunto de la bomba CH-1 consiste en : una bomba de engranajes DS-185 (pos.1),que está montada en el marco( pos.2) y conectado con el motor (pos.3), por medio del embrague (pos.4). El acoplamiento está protegido por un dispositivo de protección (carcasa) (pos.5).
GlobeCore fabrica y suministra equipos para la limpieza de transformadores, industriales, turbinas y otros tipos de aceites. Las plantas de tratamiento de aceite GlobeCore son fáciles de usar y mantener, prácticas y universales. Las instalaciones no crean emisiones dañinas a la atmósfera. Además, las plantas consumen un mínimo de electricidad, lo que reduce los gastos operativos.
Características técnicas del Conjunto de la bomba CH-1
| № | Nombre del parámetro | Valor |
| 1 | Tipo de la bomba | engranaje |
| 2 | Alimentación nominal, m3 / h | 28 |
| 3 | Velocidad nominal del eje rpm | 389 |
| 4 | Potencia nominal de accionamiento, kW | 7,5 |
| 5 | Tensión de suministro, V | 380/220 |
| 6 | Diámetro nominal de la aspiración, mm | 80 |
| 7 | Diámetro nominal de la entrada del caloportador, mm | 25 |
| 8 | Presión máxima permitida del caloportador, MPa | 0.78 |
| 9 | Temperatura máxima del caloportador, ° С | 180 |
| 10 | Presión de trabajo en la alimentación nominal, MPa | 0.59 |
| 11 | Altura mínima de succión, m | 1 |
| 12 | Dimensiones exteriores :
|
1270 430 745 |
| 13 | Peso máximo, kg | 300 |
