Instalación UVB-1 con productividad de 8m3/hora
La instalación de agua y betún UVB-1 está diseñada para producir emulsiones bituminosas aniónicas y catiónicas. La instalación está diseñada para funcionar tanto en interiores como en exteriores bajo un dosel.
El diseño de la UVB-1 garantiza su funcionamiento a una temperatura ambiente de +50 °C a +40.

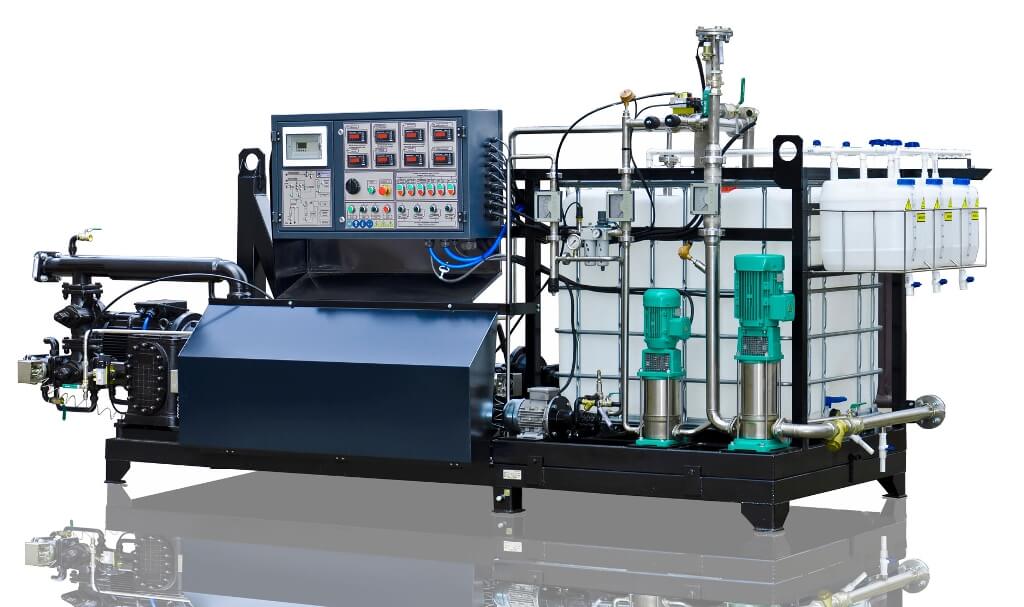

Instalación UVB-1 es una instalación semiautomática que consta de varias piezas independientes montadas en un marco:
- bloque para preparación de emulsiones;
- bloque de fase acuosa;
- dispositivo de control completo;
- canecillo;
- carcasa protectora;
- tubería para suministro de solución de la fase acuosa;
- tubería para suministro de diluyente.
El bloque de preparación de la emulsión consiste en un mezclador de tres etapas con un sistema de tuberías y válvulas de cierre, una bomba de betún, un molino rotatorio.
El equipo del bloque de la fase acuosa está vinculado con un sistema de tuberías con indicadores para la supervisión visual del flujo de líquido y las válvulas de control, la instrumentación y las válvulas de cierre.
| № |
Nombre del parámetro |
Valor |
| 1 |
Productividad máxima, m3/hora |
8 |
| 2 |
Consumo de betún (en la penetración 90…130), m3/hora |
10,5 |
| 3 |
Consumo de agua, m3/hora |
5-7* |
| 4 |
Consumo de diluyente (en la penetración del betún, inferior 90), dm3/hora |
50-350 |
| 5 |
Consumo de ácido, dm3/hora |
50-150 |
| 6 |
Consumo de emulsionante, dm3/hora |
hasta 50 |
| 7 |
Presión del betún en la entrada de la instalación, MPa |
0,2 |
| 8 |
Presión de betún suministrado a la mezcladora, MPa |
1,4 |
| 9 |
Presión de la fase acuosa suministrada a la mezcladora, MPa |
0,2 |
| 10 |
Temperatura del betún en la entrada de instalacion, 0С |
140-160 |
| 11 |
Temperatura del agua en la entrada de instalacion, 0С |
40-60 |
| 12 |
Altura de la elevación de la emulsión después de la instalación, (m), no más de |
10 |
| 13 |
Potencia instalada, kW |
38 |
| 14 |
Tensión de los circuitos de potencia, V |
380/220 |
| 15 |
Dimensiones, mm, no mas de: |
|
|
-longitud |
4850 |
|
|
-ancho |
2150 |
|
|
-alto |
2200 |
|
| 16 |
Peso, no mas de, kg |
3550 |
- producción de todo tipo de emulsiones bituminosas catiónicas: CRS, CMS y CSS-1,2, así como emulsiones aniónicas de los tipos respectivos, incluido el subtipo h;
- mezcla concentrada diluida con agua en la instalación;
- seguridad en el trabajo;
- la emulsión cumple con los requisitos de ASTM D 2397-98 y D977-98;
- facilidad de mantenimiento y operación.
