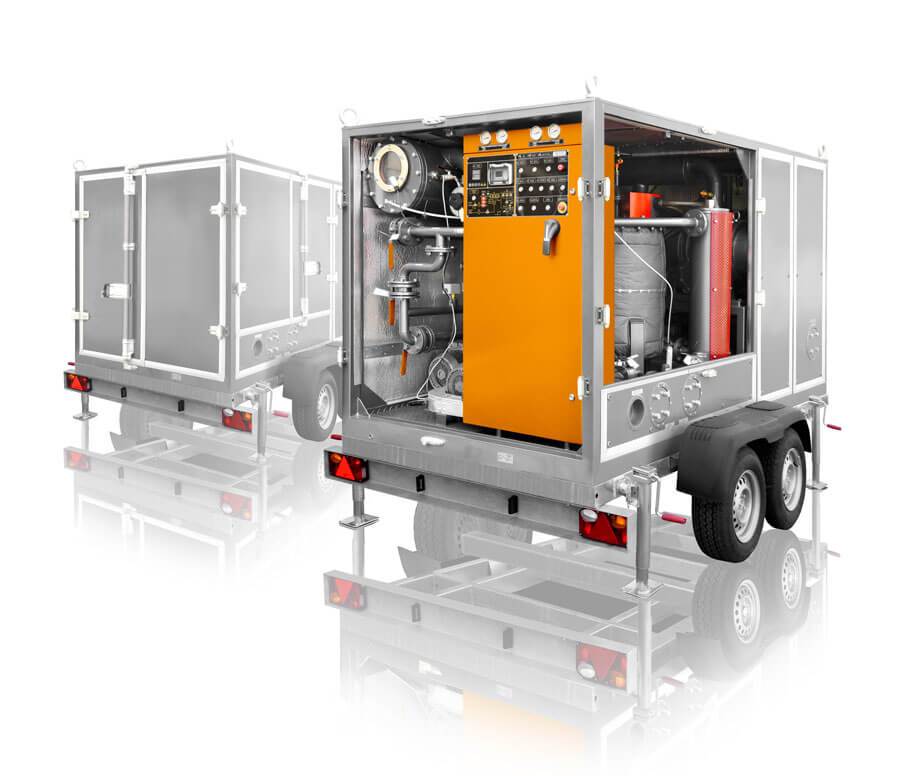

Instalación móvil de tratamiento de aceite CMM-10/15
Esta instalación móvil de tratamiento de aceite CMM-10/15 de GlobeCore, está diseñada para desgasificación de aceite, eliminación de sólidos y calefacción de aceite para transformadores bajo tensión de hasta 1150 kV.
La instalación puede ser utilizada para los siguientes propósitos:
- calefacción del equipo eléctrico, relleno de aceite caliente;
- deshumidificación al vacío de transformadores ;
- rarefacción de transformadores .
La instalación es más adecuada para organizaciones involucradas en la instalación, reparación y mantenimiento de transformadores llenos de aceite y otros equipos eléctricos rellenos de aceite.
La instalación, no está diseñada para usarla en una atmósfera explosiva, en presencia de gases tóxicos y sustancias corrosivas.
Cuando se funciona en el interior, es necesario prever la salida de escape, fuera de las instalaciones por medio de mangueras o tuberías.
Características técnicas de la instalación móvil de tratamiento de aceite
| № | Nombre del parámetro | Valor |
| 1 | Productividad , m3/gall por hora :
|
4/1059.0 7/1853.0 |
| 2 | Rango de control de productividad, m3 / hour / gall / hour: | 0-4.0/0.0-1059.0 |
| 3 | Parámetros de aceite procesado *:
|
0.110 9 8 1 70 |
| 4 | Temperatura del aceite, en modo calefacción, ºС / ºF | 90/194 |
| 5 | Coeficiente de filtración | ≥50 |
| 6 | Presión en la salida, MPa | 0.35 |
| 7 | Altura de alimentación de aceite, metros / yardas | 35.0/38.3 |
| 8 | Potencia del calentador, kW | 50 |
| 9 | Potencia de superficie específica del calentador, W / cm2, no más de | 1.15 |
| 10 | Consumo máximo de potencia, kW | 60 |
| 11 | Parámetros de alimentación :
|
40050/60 |
| 12 | Dimensiones exteriores, mm/ft :
|
3250/10’8’’ 1940/6’4’’ 1800/5’11’’ |
| 13 | Peso , kg/lb | 1270/2,806.7 |
Nota: * Parámetros iniciales del aceite:
- Contenido de gas por volumen: no más del 5%;
- Contenido de humedad en masa: no más de 0.1% (100 g / t);
- Temperatura – no más bajo que 0 ºС / 32 ºF.
** Todo el equipo suministrado en los EE. UU. – CA 60Hz
- multifuncionalidad;
- no hay necesidad de usar adsorbentes para deshidratar el aceite del transformador;
- explotación del equipo no causa contaminación del aire y no conduce a la formación de desechos que requieren almacenamiento y eliminación;
- simplicidad en operación y mantenimiento;
- características máximas del aceite incluso después de un ciclo de tratamiento;
- bajo consumo de energía;
- bajo nivel de ruido.
