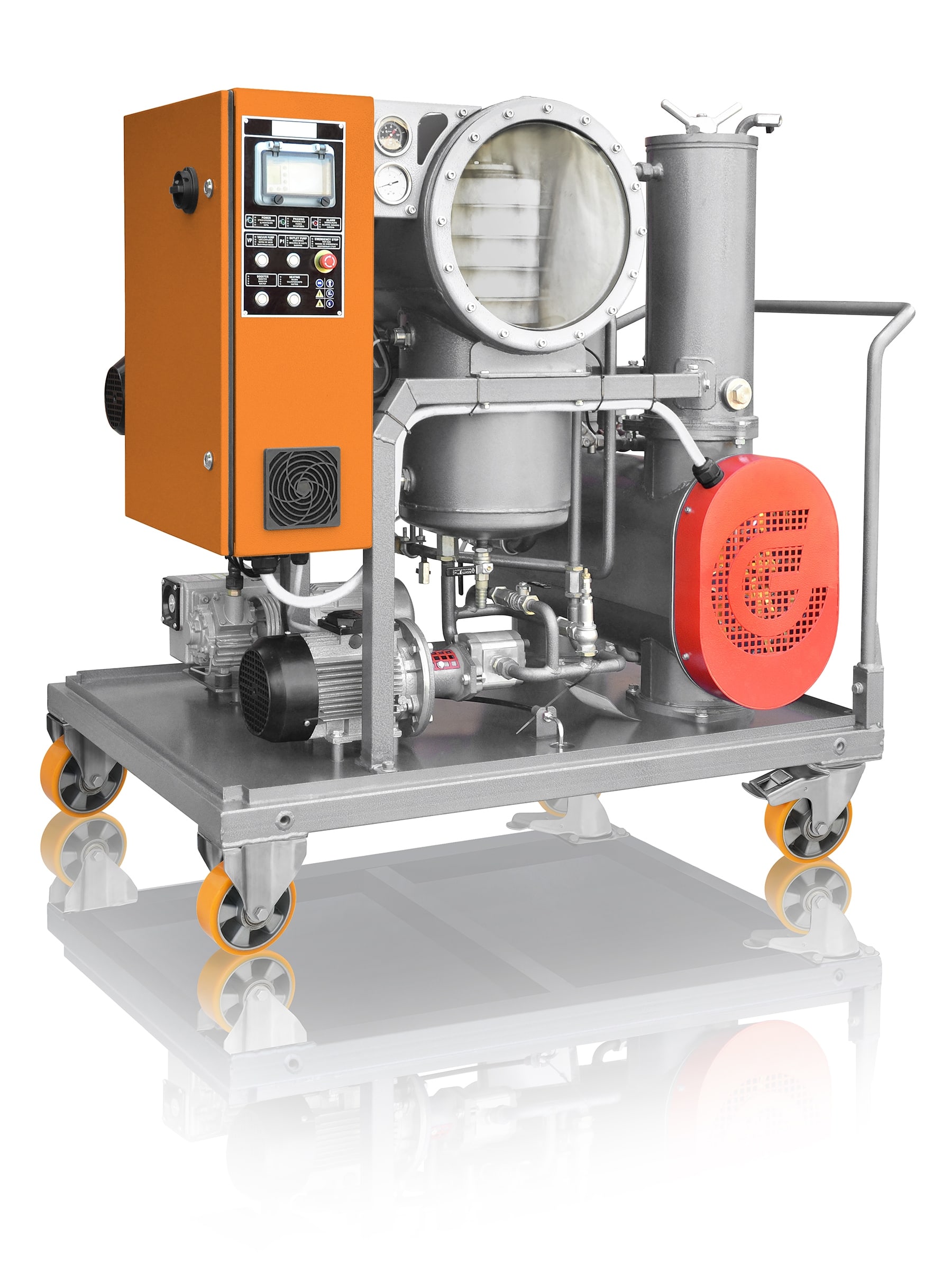

Instalación para purificación de aceite CMM-1/1
La instalación del CMM-1/1 ha guardado la funcionalidad del equipo en esta serie, pero al mismo tiempo es más compacto y económico.
CMM-1/1 está diseñada para la purificación de impurezas mecánicas, la purificación de aceites aislantes del agua, cuya viscosidad cinemática a una temperatura de 50 ° C no supera los 70 cSt.
La instalación puede usarse para calentar dispositivos eléctricos llenos de aceite con aceite de transformador caliente, así como para su vacío.
Proporciona purificación de aceite a – / 14/12 clase en el grado de pureza inicial – / 18/16 (la parte masiva del contaminante no es más de 0.004%) con el paso repetido de del producto a limpiar a través del bloque de filtro.
CMM-1/1 se utiliza durante el montaje, la reparación y operación de equipos de alta tensión llenos de aceite (transformadores de potencia, interruptores de alto voltaje y otros).
| № |
Nombre del parámetro |
Valor |
| 1 |
Productividad, m3/h: |
1,0 |
| 2 |
Temperatura máxima de aceite en la salida el modo de calefacción , °С |
55 |
| 3* | Parámetros de aceite usado(con un contenido de humedad inicial no superior a 100 g / t):
|
5 75 -/14/12 |
| 4 | Altura del suministro de aceite en relación con la tubería de derivación, m |
20 |
| 5 | Presión en entrada, MPa, no más de |
0,1 |
| 6 |
Presión en salida , MPa, no más de |
0,25 |
| 7 |
Potencia del calentador de aceite, kW |
20,4 |
| 8 | Potencia superficial específica del calentador, W / cm2, no más de |
1,1 |
| 9 |
Consumo de potencia instalada, kW |
25 |
| 10 |
Parámetros de la red trifásica de CA (tensión de alimentación, V / frecuencia, Hz) |
Cualquier parámetro según los requisitos del cliente |
| 11 |
Dimensiones , mm, no más de
|
1260 1010 1295 |
| 12 |
Peso, kg, no mas de |
500 |
Nota: * Con los parámetros de aceite iniciales:
- contenido de humedad en masa – no más de 0,005% (100 g / t);
- cuando el aceite se calienta en la instalación a + 60 ± 5 ° C durante 30 minutos;
- contenido de gases no más del 10%.
- compacidad. La instalación puede ser transportada por varios modos de transporte (tierra, agua, aire);
- facilidad de mantenimiento y operación;
- aumentacion de tension de ruptura del aceite de 15 a 75 kV durante varios pasos a través de la instalación;
- debido a la optimización del diseño del calentador, la velocidad de calentamiento del aceite aumenta;
- tamaño de la ventana de inspección le permite controlar visualmente el proceso de tratamiento del aceite.
