Instalación CMM-1CO – para el procesamiento de aceites de cables
La instalación СММ-1СО está diseñada para desgasificación, deshumidificacion, purificacion de las impurezas mecánicas y almacenar partes del aceite del cable preparado, así como para llenar líneas llenas de aceite del cable con una tensión de hasta 500 kV inclusive. La instalación se puede usar operaciones de vacío en transformadores y otros equipos.
La instalación puede procesar aceites de cables con las siguientes propiedades:
- contenido de humedad en masa del aceite, no más de 100 ppm;
- clase de pureza industrial según ISO 4406 – no peor que – / 19/16.

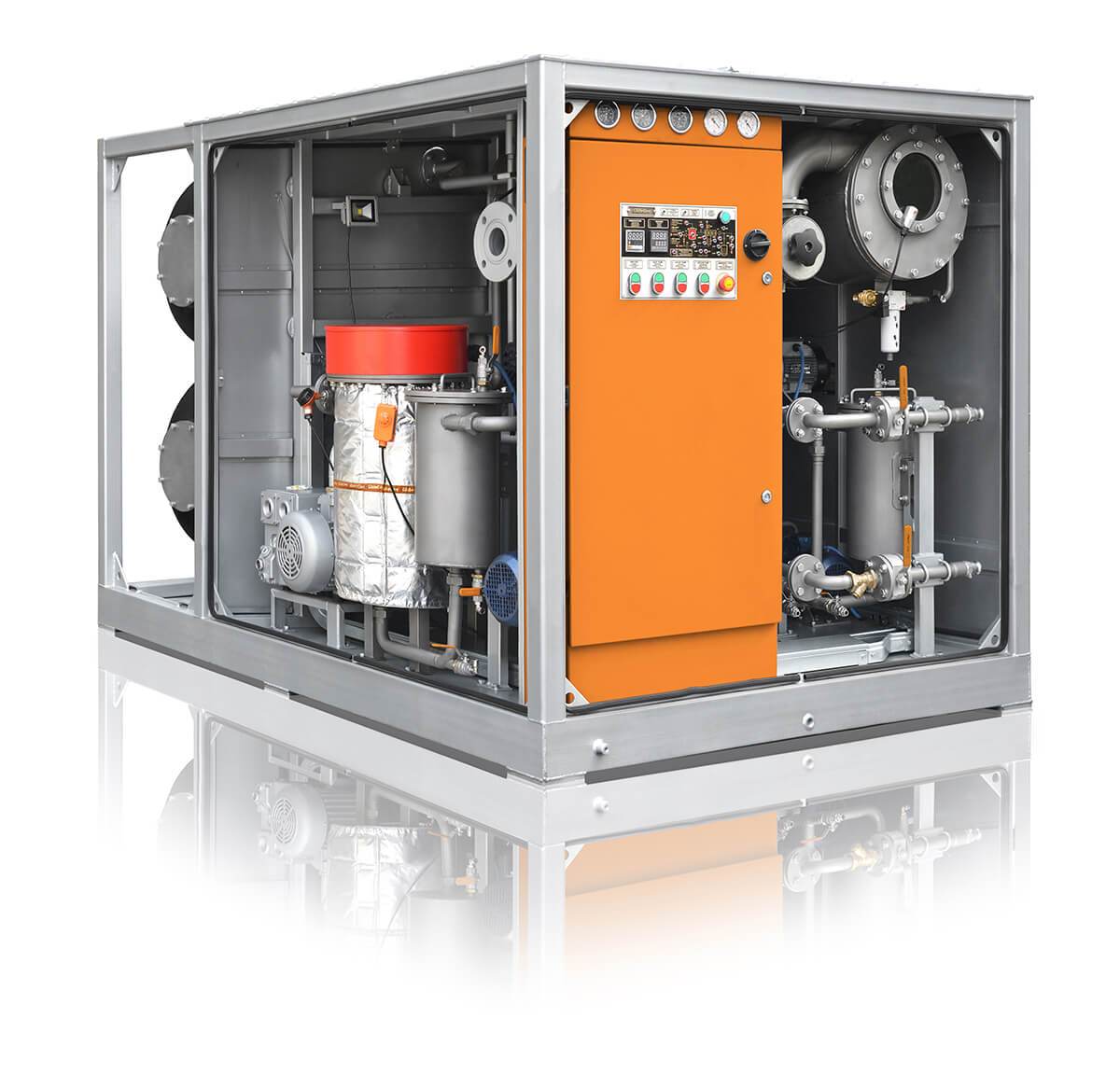

La instalación es un contenedor en el que se encuentran todas las unidades y ensamblajes. Los tanques de almacenamiento del aceite preparado, están fuera del contenedor. En las paredes laterales y frontales del contenedor, hay puertas que se abren para facilitar el acceso y el mantenimiento. El CMM-1CO consta de: columna de vacío, bomba de entrada, calentador, bomba de salida, filtros gruesos y finos, gabinete de control, bombas de vacío y de forvacuum, y tanques de almacenamiento de aceite.
| № |
Nombre del parámetro |
Valor |
|||
| 1 |
Productividad, m3/hora, no menos de |
1 |
|||
| 2 |
Parametros de aceite usado: |
||||
|
– volumen de contenido del gas,%, no más de |
0,05 |
||||
|
– contenido masivo de humedad del aceite, ppm, no más de |
5 |
||||
|
– clase de pureza industrial, segun ISO 4406 |
-/14/12 |
||||
|
– contenido de impurezas mecanicas, g/t, no mas de |
8 |
||||
|
– finura de filtración , μm |
2 |
||||
|
– voltaje de ruptura, kV, no menos de |
70 |
||||
| 3 |
Temperatura de aceite en el modo de calefacción, ºС, no mas de |
70 |
|||
| 4 |
Coeficiente de filtración |
≥50 |
|||
| 5 |
Presión en salida, (nominal / máximo), bar |
2/12 |
|||
| 6 |
Potencia del calentador de aceite, kW |
18 |
|||
| 7 |
Potencia de superficie específica del calentador de aceite, W/cm2, no más de |
1,15 |
|||
| 8 |
Consumo máximo de potencia ,kW , no mas de |
27 |
|||
| 9 |
Volumen de aceite en el tanque de almacenamiento, m3 |
0,7 |
|||
| 10 |
Parámetros de corriente eléctrica |
||||
|
– tensión , V |
Cualquieros, a petición del cliente |
||||
|
– frecuencia variable, Hz |
|||||
| 11 |
Dimensiones, mm, no mas de |
||||
|
– longitud |
2450 |
||||
|
– alto |
1700 |
||||
|
– ancho |
1550 |
||||
| 12 |
Peso, kg, no mas de |
1800 |
|||
Nota – * Con los parámetros de aceite iniciales:
- volumen de contenido de gas : no más del 10,5%;
- contenido de humedad en masa: no más de 0.01% (100 ppm);
- temperatura – no inferior a 0 ºС.
- realización de todo el espectro de trabajos sobre la deshumidificación y desgasificación de aceite para cables, vacío de líneas de cable y recarga de tanques;
- aumentación de la confiabilidad de la operación de líneas eléctricas de cable llenas de aceite;
- facilidad de mantenimiento y explotación;
- se puede hacer en una ejecución estacionaria (en un contenedor, en un marco, debajo de un toldo) y móvil (sobre ruedas, en un remolque).
